Centros de Usinagem de 5 Eixos
Aplicações de última geração
Através de nossa representada Biasa fornecemos uma linha de centros de usinagem de 5 eixos.
Centros de Usinagem 5 eixos
Características
A extraordinária capacidade de usinagem simultânea de 5 eixos pode finalizar peças complicadas em uma única configuração que atende especialmente às indústrias automobilística, aeroespacial, médica e outras que precisam de alta precisão.
Design de porta dupla fornece espaço conveniente de carga e descarga.

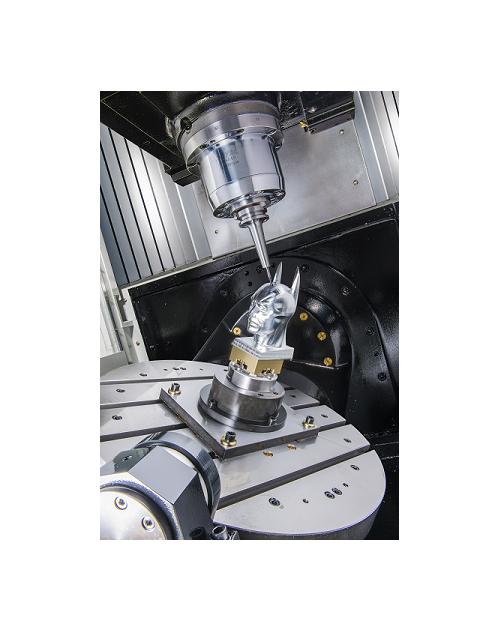

Mesa de trabalho rotativa de alto desempenho do eixo B / C. A capacidade de carga da mesa é de até 300 kg. A faixa de giro do eixo B é -50˚ ~ + 110˚
| Descrição | VU620 | VX1300 |
|---|---|---|
| Eixos X/Y/Z | 620/520/460mm | 1300/700/70mm |
| Distância Spindle - Mesa | 150~610mm | 20~720mm |
| Distância Spindle - Coluna | 770mm | |
| Dimensões Mesa | ∅650mm | 700x1450mm |
| Slots (Tam/Qtd/Dist) | 18x5x100mm | 18x5x125mm |
| Carga Max. Mesa | 1000kg | |
| Velocidade Spindle | 12,000 (*15,000/24,000) | 15000 rpm |
| Cone | BBT40 | BBT40/HSK-A63/DIN40 (Direct type) |
| Transmissão | Built-in | Transmissão direta |
| Avanço Rápido | 36/36/3 m/min | 30/30/24 m/min |
| Avanço de Corter | 1-15 m/min | 1-10 m/min |

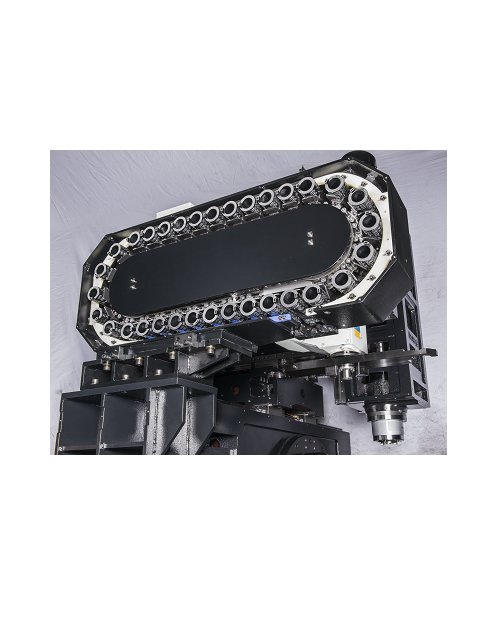

| Mag. Ferramentas | 32 (*40/60) | 24 (*32/40) |
| Diam. Máx. Ferramenta | Cheio 75mm Próximo Vazio 125mm |
80mm |
| Comp. Máx. Ferramenta | 250mm | 250mm |
| Peso Máx. Ferramenta | 7kg | 7kg |
| Spindle | 10/12,5kW | 21/25kW |
| Dimensões Máquina | 4250x4120x2980mm | 3650x3046x3300mm |
| Peso Bruto | 8200kg | 10000kg |
