Centros de Furação
Produtividade para aplicações severas
Através de nossa representada Biasa fornecemos uma linha completa de centros de furação.
Centros de Furação
Características

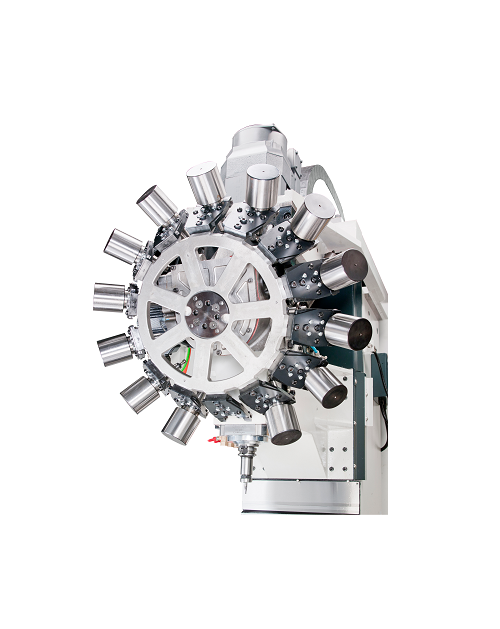

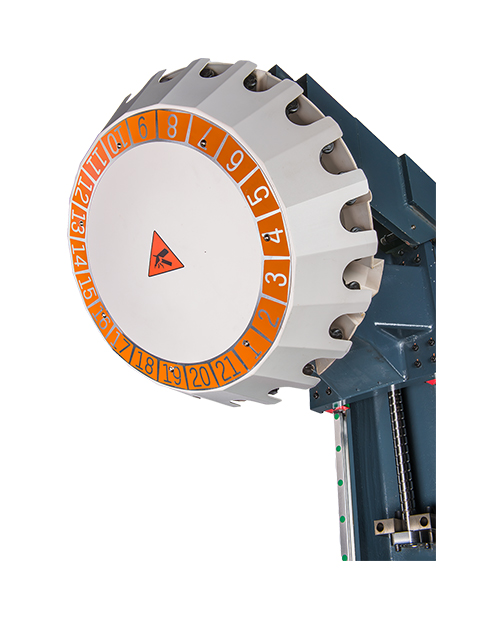

Magazine de ferramentas frontal para alta velocidade.
Spindle com acionamento direto reduz o ruído, folga e vibração.
As molas de liga de grande tamanho oferecem uma troca de ferramenta rápida e suave e prolongam sua vida útil. Os parafusos de fixação em cada extremidade da mola são feitos de liga de titânio, o que garante uma vida útil mais longa do ATC
Fuso de esferas sobredimensionado nos 3 eixos com alta rigidez.
Bloco de fundação e base de máquina reforçados.

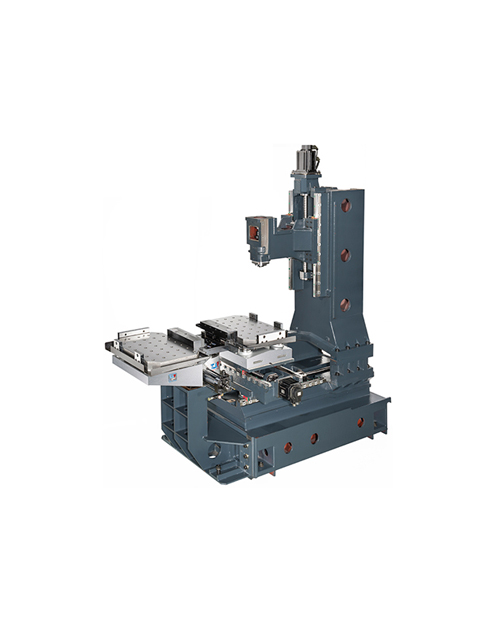

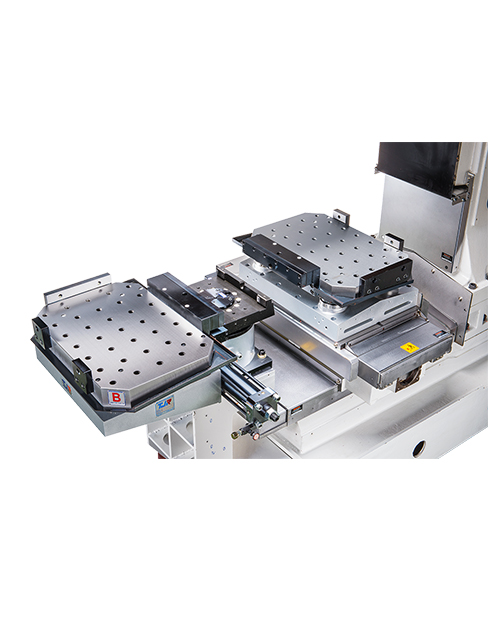

TP510-APC: Com a troca de pallets a área de trabalho pode ser dividida tornando a máquina muito mais eficiente.

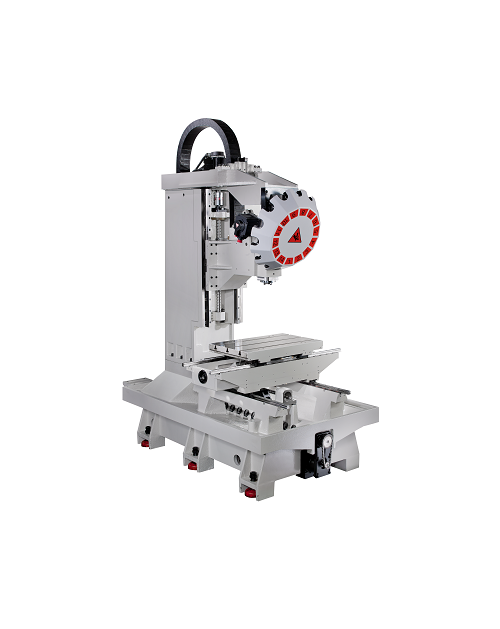

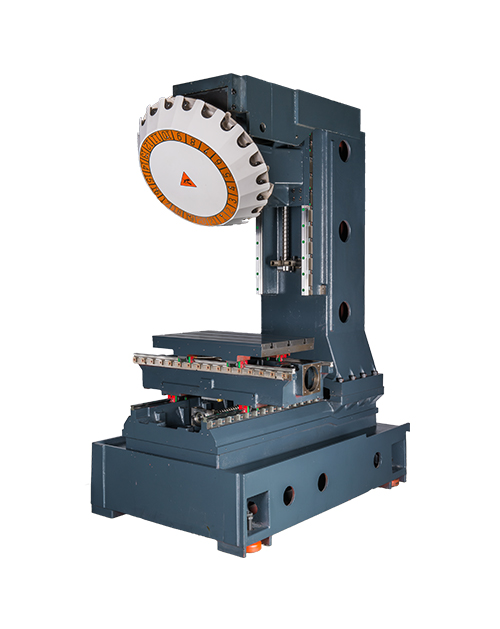

| Descrição | VD510 | TP510 | TP510-APC |
|---|---|---|---|
| Eixos X/Y/Z | 510/406/330mm | ATC: 510/400/440mm 510/400/440mm |
510/400/330mm |
| Distância Spindle - Mesa | 170-500mm | ATC: 200-530mm 200-630mm |
200-530mm |
| Distância Spindle - Coluna | 460mm | 460mm | 429mm |
| Dimensões Mesa | 650x400mm | 650x400mm | 600x400mm |
| Slots (Tam/Qtd/Dist) | 14x3x125mm | 14x3x125mm | 35 furos-M |
| Carga Max. Mesa | 300 kg | 300 kg | 250 kg |
| Velocidade Spindle | 10000 rpm | 10000 rpm (*12000/20000 |
10000 rpm (*12000/20000 |
| Cone | BT30 | BT30 | BT30 |
| Transmissão | Transmissão direta | Transmissão direta | Transmissão direta |
| Avanço Rápido | 48/48/60 m/min | 48/48/60 m/min | 48/48/60 m/min |
| Avanço de Corter | 1-12 m/min | 1-12 m/min | 1-20 m/min |
| Mag. Ferramentas | 14 (inversor) | 14 (servo) | 14 (servo) |
| Diam. Máx. Ferramenta | 80mm | 80mm | 80mm |
| Comp. Máx. Ferramenta | 200mm | 200mm | 200mm |
| Peso Máx. Ferramenta | 3kg | 3kg | 3kg |
| Troca Ferramenta (T-T) | 1,8s | 1,6s | 1,6s |
| Troca Ferramenta (C-C) | 2,8s | 2,5s | 3,5s/block seg |
| Troca Ferramenta (ferramentas opostas) |
3,5s | tipo disco | tipo disco |
| CNC & Motor | Mitsubishi M70 | Mitsubishi M70 | Mitsubishi M70 |
| Spindle | 2,2/3,7kW | 2,2/3,7kW | 3,5/5,5kW |
| Dimensões Máquina | 1600x2150x2320mm | 1600x2150x2320mm | 3197x1650x2435mm |
| Peso Bruto | 2800kg | 2800kg | 3500kg |
Entre em contato com a >Next Representações.
Solicite um orçamento!
